• 1 SCALE 0.01 mm 0.02 mm per Ø
• Processing Range Ø10 ∼ 240 mmØ
• STANDARD TYPE

• ชุดหัวคว้านหัวปาด แบบมาตรฐาน สามารถทำงานได้หลากหลายทั้งคว้านรู กลึงงาน และปาดหน้าชิ้นงาน
• ขนาดของด้ามคว้าน : NT-30,40,50, MT-3,4,5, R8,SK40,50,C25,32

Code : VBH-SET

Dimension (mm)

* Insert No TBGT060102L-W-T1200A (For Steel )
* Insert No : TBGT060102L-W-T1200A (For Casting )
” SUMITOMO BRAND”

Full Set

Order No.	Shank Type	Draw Bar	Thread Metric	Weight (kg)
VBH-102	MT3		M12X1.75P	5.9
VBH-103	MT4		M16X2.0P	6.1
VBH-104	MT5		M20X3.0P	7
VBH-105	R8	7/16"-20UNF		5.9
VBH-106	NT30	1/2"-12W or 1/2"-13W	M12X1.75P	5.8
VBH-107	NT40	5/8"-11W	M16X2.0P	6
VBH-108	NT50	1"-8W	M24X3.0P	8.9
VBH-109	BT40	-	M16X2.0P	7.1
VBH-110	SK40	-	M16X2.0P	6.8
VBH-111	C25	-	-	5.7
VBH-112	BT50		M24X3.0P	9.4
VBH-113	SK-50		M24X3.0P	5.9
VBH-114	C-32			5.9

Code : VBC-C-TYPE

• For VBHC-Type and BC-2,BC-3,BC-4

• ด้ามหัวคว้านหัวปาด สำหรับใส่หัวคว้าน C-Type

Dimension (mm)

• 1 SCALE 0.01 mm 0.02 mm per Ø

• หัวคว้านหัวปาด สามารถทำงานได้หลากหลายทั้งคว้านรู กลึงงาน และปาดหน้าชิ้นงาน

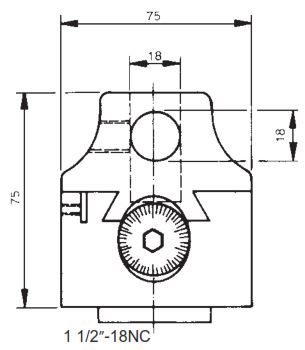

Code : VBC-3(m)

Dimension (mm)

* Actual Size 75 mm
* สามารถคว้านได้ Boring capacity : Ø10-Ø220 มิล
* Boaring bar hole size : 18 mm
* Over all Length : 80 mm
* Center dist between holes : 23 mm
* Cross Hole dia ” 18 mm
* Offset : 25 mm
* Weight น้ำหนัก : 2 kg.

• 1 SCALE 0.01 mm 0.02 mm per Ø

• หัวคว้านหัวปาด สามารถทำงานได้หลากหลายทั้งคว้านรู กลึงงาน และปาดหน้าชิ้นงาน

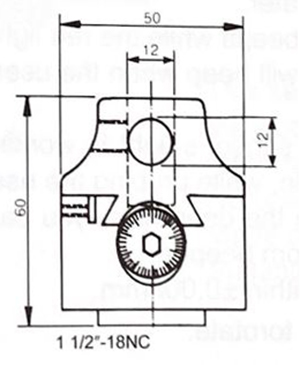

Code : VBC-2(m)

Dimension (mm)

* Actual Size 50 mm
* Boring capacityสามารถคว้านได้ : Ø10 – Ø100 มิล
* Boaring bar hole size : 12 mm
* Over all Length : 62 mm
* Center dist between holes : 15 mm
* Cross Hole dia ” 12 mm
* Offset : 15 mm
* Weight น้ำหนัก : 0.8 kg.

• 1 SCALE 0.01 mm 0.02 mm per Ø
• MAX. BORING DEPTH 50 MM

• ชุดหัวคว้านหัวปาด แบบอเนกประสงค์ สามารถทำงานได้หลากหลายทั้งคว้านรู กลึงงาน และปาดหน้าชิ้นงาน
• ขนาดของด้ามคว้าน : NT-30,40,50, MT-3,4,5, R8

Code : VBHC-BC-3

Dimension (mm)

* สามารถคว้านได้  Ø10 – Ø220 มิล

• 1 SCALE 0.01 mm 0.02 mm per Ø
• MAX. BORING DEPTH 50 MM

• ชุดหัวคว้านหัวปาด แบบอเนกประสงค์ สามารถทำงานได้หลากหลายทั้งคว้านรู กลึงงาน และปาดหน้าชิ้นงาน
• ขนาดของด้ามคว้าน : NT-30,40,50, MT-3,4,5, R8

Code : VBHC-BC-2

Dimension (mm)

* สามารถคว้าน Ø10-Ø110 มิล
