พั้นซ์มีบ่า เหล็กเกรด SKD11,SKH51 ขนาด 3-25 มิล

Product Description

Shoulder Punches,Dia 3-25 mm – พั้นซ์มีบ่า,ขนาด 3-25 มิล

Code : SP,SH,A-SP,A-SH

TYPE : SP , SH (Dm5)

* Material วัสดุ : SKD11
* Hardened ค่าความแข็ง : HRC60-63
* เหมาะสำหรับงานปั๊มโลหะทั่วไป

TYPE : A-SP , A-SH ((D +0.005)

* Material วัสดุ : SKH51
* Hardened ค่าความแข็ง : HRC61-64
* เหมาะสำหรับงานปั๊มโลหะที่มีจำนวนมากหรือปั๊มโลหะค่อนข้างแข็ง เช่น เหล็กสแตนเลสทั่วไป

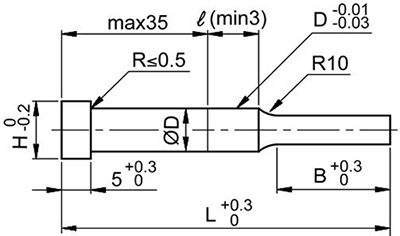

Dimensions        Unit:mm



Specification List

Catalog No			ØD	L	0.01 mm increment			B	H

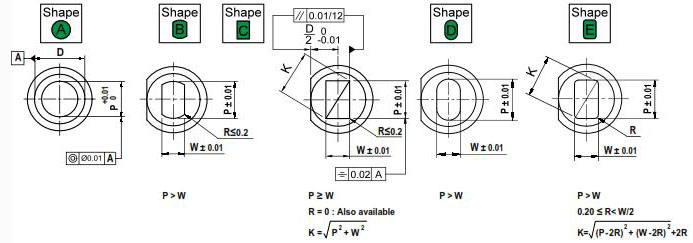

					Shape A	Shape B C D E
Model	Blade Length	Shape			P	P,K Max	P,W Min
(Dm5) SP SH ( D) A-SP A-SH	S ระยะคมตัดสั้น	A B C D E	3	40 ~ 100	1.00~2.99	2.97	0.7	8	5
			4	40 ~ 100	1.00~3.99	3.97	1		7
			5	40 ~ 100	2.00~4.99	4.97	1.2		8
			6	40 ~ 100	2.00~5.99	5.97	1.5		9
			8	40 ~ 100	3.00~7.99	7.97	2	13	11
			10	50 ~ 100	3.00 – 9.99	9.97	2.5	If L=(40)	13
			13	40 ~ 100	6.00 – 12.99	12.97	3	B=8	16
			16	60 ~ 100	10.00 – 15.99	15.97	4	19	19
			20	60 ~ 100	13.00 – 19.99	19.97	5	If L=(40)	23
			25	60 ~ 100	18.00 – 24.99	24.97	6	B=8	28
	L ระยะคมตัดยาว		3	40 ~ 100	1.00~2.99	2.97	0.7	13	5
			4	40 ~ 100	1.00~3.99	3.97	2		7
			5	40 ~ 100	2.00~4.99	4.97	2		8
			6	40 ~ 100	2.00~5.99	5.97	2		9
			8	40 ~ 100	3.00~7.99	7.97	2.5	19	11
			10	50 ~ 100	3.00 – 9.99	9.97	2.5		13
			13	40 ~ 100	6.00 – 12.99	12.97	3		16
			16	60 ~ 100	10.00 – 15.99	15.97	4	25	19
			20	60 ~ 100	13.00 – 19.99	19.97	5		23
			25	60 ~ 100	18.00 – 24.99	24.57	6		28
	X ระยะคมตัดยาวพิเศษ		3	40 ~ 100	1.00~2.99	–	–	19	5
			4	40 ~ 100	1.00~3.99	3.97	2		7
			5	40 ~ 100	2.00~4.99	4.97	3.5	25	8
			6	40 ~ 100	2.00~5.99	5.97	5		9
			8	40 ~ 100	3.00~7.99	7.97	5	30	11
			10	50 ~ 100	3.00 – 9.99	9.97	5		13
			13	40 ~ 100	6.00 – 12.99	12.97			16
			16	60 ~ 100	10.00 – 15.99	-	-	40	19
			20	60 ~ 100	13.00 – 19.99	-	-		23
			25	60 ~ 100	18.00 – 24.99	-	-		28

Order : Catalog No  – ØD – L – P – W    [ Example : SPLD – 13 – 10.50 – 7.34 ]

NOTE: รายการที่ไม่มีขนาดหรือราคากรุณาติดต่อพนักงานขายหรือขอ ใบเสนอราคา
