Morse Taper Sleeve VQ Series
• ใช้สำหรับแท่นเจาะและเครื่องกัดเจาะทั่วไป
• Made in taiwan
Product Description
Morse Taper Sleeve VQ Series
Code : VQ-1003
• VQ Series
• ใช้สำหรับแท่นเจาะและเครื่องกัดเจาะทั่วไป

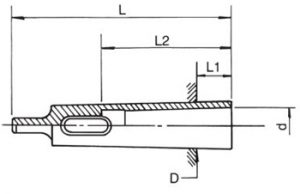

Dimension (mm)
Model | ID. x OD. | D | d | L | l1 | l2 | Weight kg. |
---|---|---|---|---|---|---|---|
VQ-100 | MT1xMT3 | 23.825 | 12.065 | 100 | 6 | 55 | 0.2 |
VQ-100-1 | MT1xMT2 | 17.78 | 12.065 | 89 | 14 | 55 | 0.22 |
VQ-100-2 | MT1xMT4 | 31.267 | 12.065 | 124 | 6.5 | 55 | 0.89 |
VQ-100-3 | MT1xMT5 | 44.399 | 12.065 | 156 | 7 | 55 | 1.33 |
VQ-101 | MT2xMT3 | 23.825 | 17.78 | 112 | 18 | 67 | 0.2 |
VQ-102 | MT2xMT4 | 31.267 | 17.78 | 124 | 6.5 | 67 | 0.5 |
VQ-103 | MT2xMT5 | 44.399 | 17.78 | 156 | 6.5 | 67 | 1.4 |
VQ-105 | MT3xMT4 | 31.267 | 23.825 | 140 | 22.5 | 84 | 0.4 |
VQ-106 | MT3xMT5 | 44.399 | 23.825 | 156 | 6.5 | 84 | 1.3 |
VQ-107 | MT3xMT6 | 63.348 | 23.825 | 218 | 8 | 84 | 4 |
VQ-108 | MT4xMT5 | 44.399 | 31.267 | 171 | 21.5 | 107 | 1 |
VQ-109 | MT4xMT6 | 63.348 | 31.267 | 218 | 8 | 107 | 3.7 |
VQ-110 | MT5xMT6 | 63.348 | 44.399 | 218 | 8 | 133 | 2.9 |
• ใช้สำหรับแท่นเจาะและเครื่องกัดเจาะทั่วไป
